21.04.2002

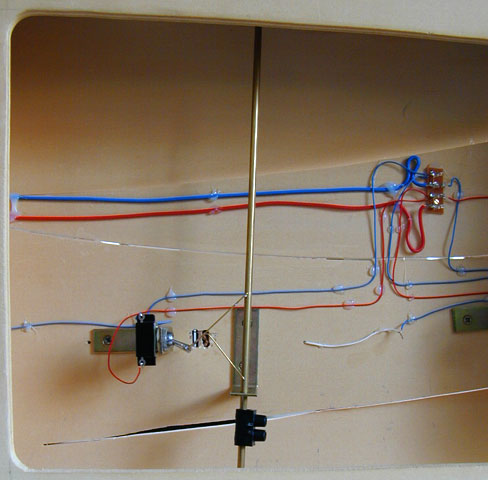

Nachdem die Gleise aufgeklebt waren, wurden die mechanischen Ansteuerungen der Weichen montiert. Direkt unterhalb der Zungeneinrichtung liegt, an einem Stuhlwinkel befestigt, ein Schalter, in dessen Knebel ein Draht zur Übertragung des Stellwegs eingelötet ist. Wichtig ist, dass sich der Knebel des Schalters nicht um seine Achse drehen kann, sonst macht der Stelldraht alles andere, als die Zugeneinrichtung zu bewegen…

Die Schalter wird von der Seitenwand (oben) über ein Messingrohr und ein stabiles Dreieck aus Messingdraht angesteuert, der in ein zweites Loch im Knebel eingreift. Auch hier dient ein Stuhlwinkel als Lager, eine Lüsterklemme sorgt für die Anschlagbegrenzung. Ganz nebenbei ist dann das Segment auch "verkabelt" worden, so dass eine erste kleine Probefahrt möglich war.

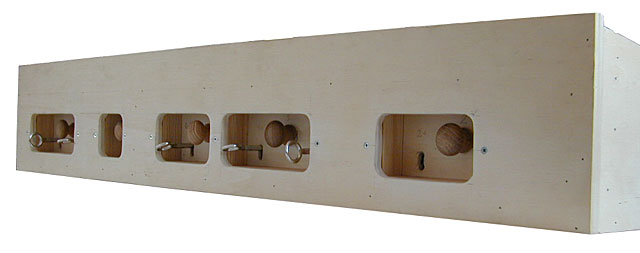

Im Bild links sieht man, wie die Schlösser und Bedienknöpfe vertieft in die Seitenwand eingebaut sind. In diesem Segment mit der westlichen Einfahrt sind allerdings auch die meisten dieser Einschnitte.
